核心产品 | 高频直流HotBar焊接机

脉冲热压机(又叫HotBar,也叫哈巴机(Hot Bar Bonder))脉冲热压焊接针对那些不能使用正常SMT+回流炉进行焊接的器件,使用烙铁进行焊接时容易出现焊接外观不一致、不平整,容易出现虚焊以及容易焊坏产品热压机则不同于恒温烙铁,在通电瞬间即可达到所要温度,而一旦焊头两端不加电压,瞬间即可达到室温热压机焊头平整,所以焊接出来的外观平整一致,极少出现虚焊不良现象

产品介绍

1.采用直流输出,焊接电流为脉动直流(且波纹度小),无交流过零不连续加热工件的缺点,热量集中,提高了焊接热效率,对间距小,导热快的工件焊接特别适合,焊接过程稳定、焊接质量显著提高。同时,电极寿命获得延长。

2.独特的学习功能按照建议设定加热参数,可以输出稳定的温度,避免过冲。不同于传统热压机的档位控制,能量进行细分,并且保持阶段可以微调能量,即使导热快的工件焊接时同样有稳定的温度控制

3.逆变桥采用软件开关技术,减小开关损耗,减小电磁干扰。

4.具有温度失常、监控值超限、网压超限、过热等故障诊断与报警功能

5.四段加热设定,带温度缓升缓降功能,时间宽范围设定(0.3-99s),适用复杂焊接过程需要。

6.20组参数储存,方便多种焊接品种使用。

7.中文超大LCD显示,同时显示多种内容,方便操作。

8.显示各阶段实时的温度

9.热电偶的闭环在线反馈控制提高温控的精准度。

10.断线报警迅速,避免温度失控烧坏工件。

焊接工作原理-温度采集

测温传感器采用国际标准K型热电偶,通过我们的单片机系统,每0.25ms采集一次数据,用于程序温度的控制。设备以标准的温度仪校正基准温度和动态点的参考温度。我们的温度精准度可以在±2度,通过在线曲线显示。

目前很多客户要求测量温度,用各种测量工具和测量方法,发现实测的温度和焊机的控制温度有差异,不同的部位也存在差异,该现象客观存在。但是我们同时也可以了解采用同样的测量方式或方法看焊头各部位的温度是否稳定,才是我们了解的重点。

由于散热、热传导、结构和电流的热效应等因素焊头的温度分布在各部位存在的差异,不可能所有的发热面都是一个温度,温差存在是必然的。我们所需要的结果就是温差的稳定和单位时间内传导到焊接部位的热量是稳定的,如此我们的焊接就可以稳定的。Hotbar焊接的特点也就是控制温差和传导时间,保证稳定的焊接。

适用范围

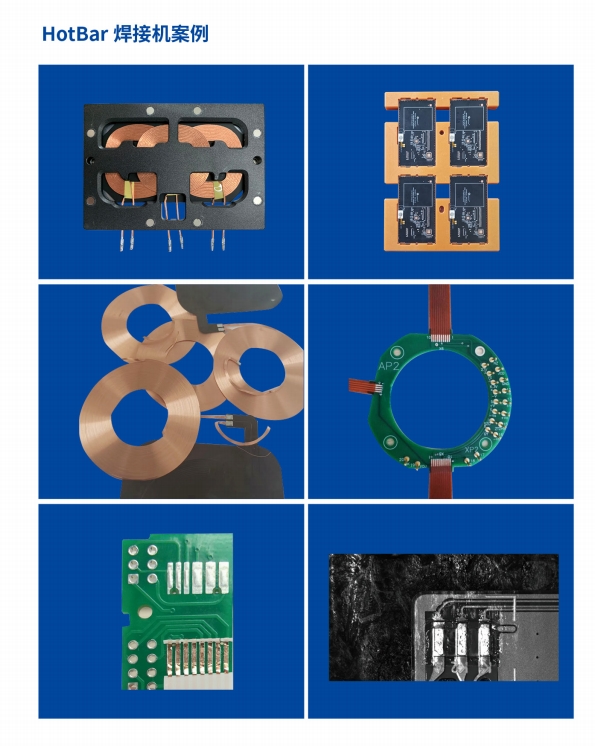

HotBar焊接机广泛应用于扬声器受话器手机零部件、触摸屏、FPC、LCD、液晶屏、斑马纸、光伏接线盒、TWS 耳机数据线、连接器、无线充等产品的热压焊接。

产品特点

1.节能降耗

焊接时通电加热熔化焊锡或树脂,熔化后断电冷却。

2.可靠性

在加压的状态下直到焊锡凝固,可以得到高信任的没有虚焊、浮起的焊接。

3.速度快

针对多频焊接一次性焊接完毕,一般时间4-5s完毕。

4.稳定性

设备焊接稳定可靠,避免人工焊接需要培训熟练的焊锡工以及焊锡对人员的健康影响问题。

5.节省焊锡

只需要合适的锡量就可以保证可靠的焊接,避免人工浪费锡丝。

6.人工无法替代性

针对特殊产品或部位的焊接人工无法焊接,HotBar热压焊可以有效的焊接,如单面FPC、ACF连接、极细同轴线连接、极小pitch焊接、斑马纸连接、树脂铆接以及狭小空间焊接等。

7.外观一致性

焊接类似模具式的压接成型可以保证产品焊接的外观一致性,无人工焊接的不规律性。
